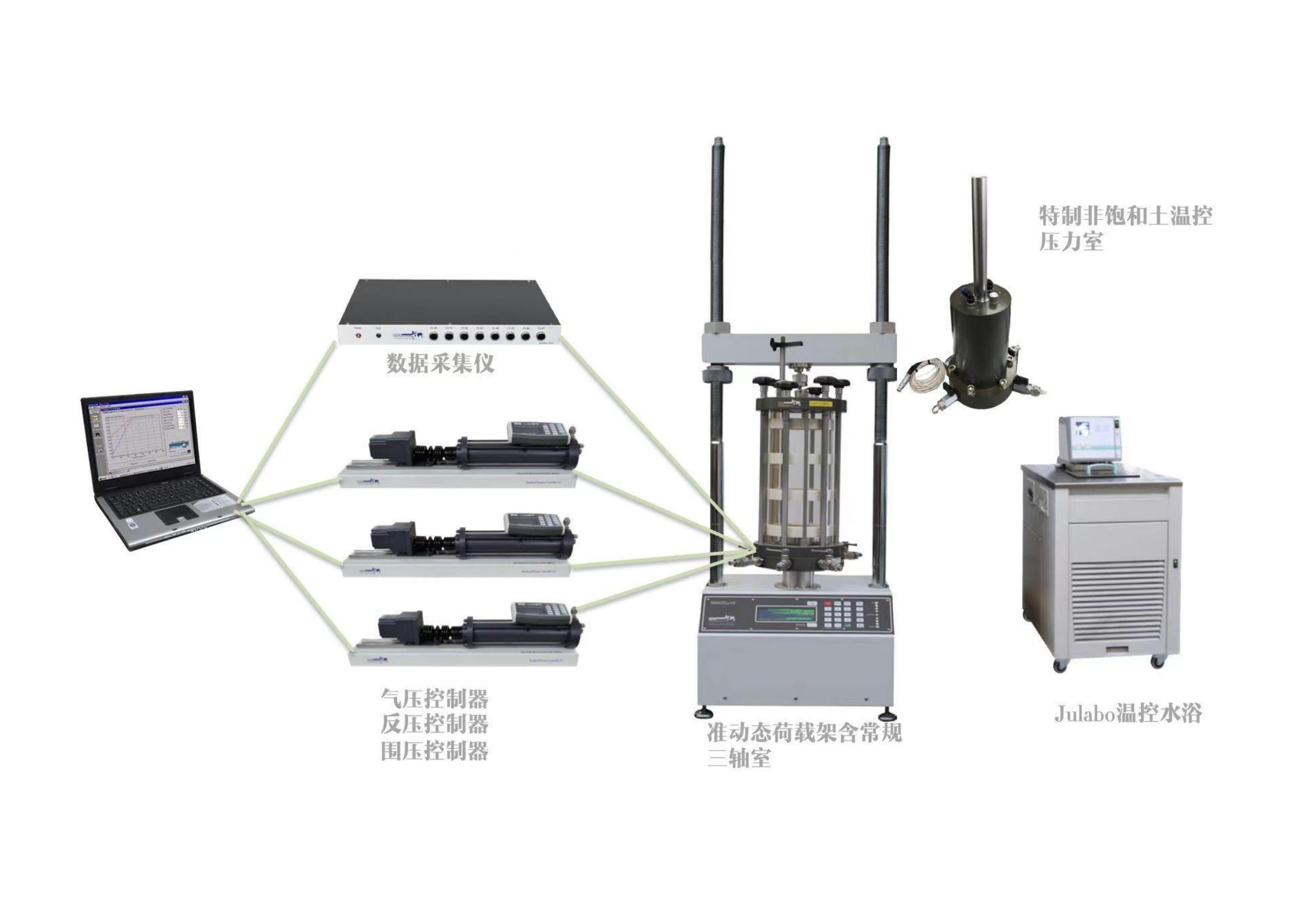

高低温复杂应力路径三轴系统（OMDD-GDW-TTS）

二、产品技术规格及要求

1. ★ 轴向应力加载方式：采用静态液压伺服加载，通过试样顶部的荷载传感器实现闭环反馈，不需要电机和压缩空气控制加载。荷重传感器在压力室内，可与拉伸帽一体连接，配合轴向力加载，实现易拆装的精细拉伸控制。 轴向荷载范围：0～25kN；

2. ▲轴向应力加载可以长期持续进行，不需要易耗品，保证一年内无需人工更换，内部承压部件与水接触及与机械接触的表面采用不同材料，以适应加载时的内部受力状况，保证耐久性

3. 主动式应力路径外压力室为透明有机玻璃材料，内部有效直径不小于160mm，最大容纳试样100mm,可以承受的最大压力不小于2000kPa；

4.   配置一套温控压力室用于冻土测试，采用高强度金属材质，压力室为双层结构，两层之间为内嵌双螺旋管式热交换装置以用于温控系统冷媒循环，内置温度探头用于直接测量试样温度并且以试样温度作为温控反馈信号

5.   配置特别的轴向加载适配器，用于把金属温控压力室安装到主动式应力路径压力室下方的基座上。

6.   温控压力室加载杆导向和密封方式：采用高分子聚合物轴承作为导向和密封

7. 配备38mm和50mm的试样帽、底座以及所有连接管路和液压接头用于饱和土三轴实验；

8. 3个数字式静态液压压力/体积控制器，压力不小于4MPa独立控制或计算机控制围压和反压/体积，超过压力和体积的自动保护装置，体积变化测量和显示至1立方毫米(0.001cc)。体变读数/显示到0.001cc，压力读数/显示到1kPa。控制器可以用于轴向、围压和反压加载，且能够交换使用；压力／体积控制器可以直接在控制器自带的标准16键小键盘上控制压力和体积，可作为独立液压源使用，自带伺服控制电路板以及数模转换电路，直接显示数字式的压力和体积信息；

9. 压力体积控制器单机控制功能：维持压力（体积）恒定，按照固定的速度进行压力（体积）加载，按照设定的周期和幅度进行循环加载；压力体积控制器重量应不大于12kg，尺寸不大于660mm x 100mm x 150mm，功率不大于20W，以方便移动作为独立控制器用于给实验室其他测试系统作为压力源使用；

10. ▲静态控制器兼容性：控制器应自带高速USB通讯接口，可通过第三方软件（如LabView等）进行二次开发，也可以由用户自己编写控制软件用于和其他品牌测试系统实现软件兼容。可提供开放式软件接口。

11. 8通道24位数据采集系统，带高速USB通讯接口，每个通道8个增益值，可通过电脑调节适用于不同传感器。

12. ▲每通道可选择20mV-30V电压，不低于40mA电流，数采未来可叠加扩展数量不低于8台，采样率不低于400Hz

13. 传感器组件一套包含：1个线性应变传感器，量程 +/-25mm；孔压传感器，2MPa或4MPa，带数据接口的电子联结头，精度为全量程的0.15%；内置式水下荷重传感器，包括：加载锤，加载螺旋和数据接口的电子联结头，量程为25kN，精度为全量程的0.1%；

14.  一套数字式温控系统，可以以试样温度作为控制反馈信号，全局温控范围-20℃～65℃，温度控制分辨率 0.01℃，精度控制到±0.15℃，国内有温控升级案例

15.  ▲加热制冷循环器一个，温度范围：-50~+200℃，可以使用电磁阀控制和连接增压泵，可以实现6*60的内置程序控制

16. ▲windows版本测试软件，包括：

16.1 标准数据采集，包含多级加载压缩，膨胀及单调加载功能；土样饱和与固结，自动饱和功能，B值检测，固结实验及标准三轴试验，含气土实验功能

16.2应力路径试验功能，线性应力路径 p，q，或s，t。应力控制支持实心和空心试样；

16.3 进行高级自定义加载功能，轴向应力、轴向应变、轴向载荷、围压力和反压的独立恒定、斜坡或低频循环加载控制，真三轴高级自定义加载预留。

17.  ▲控制软件采用图形化系统构建器，用户只需要通过增减相应硬件图标即可更改系统调用的硬件，不需要厂家技术人员修改系统内部文件，以满足科研型试验需求，有相关硬件操作视频；

18.   软件支持英语、汉语等多种语言，软件界面可以在不同语言之间直接切换，有各语言界面切换视频；

19.  ▲ 软件支持自定义计算式输入功能，可以自行设定参数对应不同的计算式，并实时画出曲线，数据存储到数据文件内，有相关操作视频

20.  ▲设备可用于黏土、粉黏土、软黏土、粉土和砂土实验，可进行增压、减压应力路径方式加载和等P加载等应力路径实验方案

21配置：
