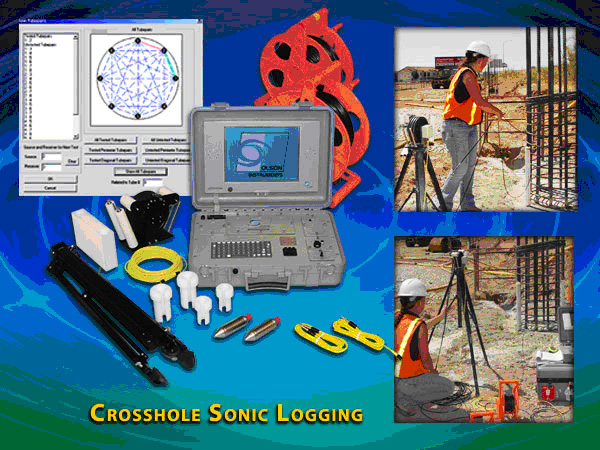

桩基跨孔超声波测试系统

SL桩基跨孔超声波测试系统 规范：
   符合ASTM D6760标准。

应用范围:  一般用于混凝土，尤其是混凝土灌注桩，也可用于岩石、水饱和介质、水泥胶结放射性废料等。

CSL桩基跨孔超声波测试系统 检测内容：裂缝、孔洞、 夹泥、松散或质量差的混凝土

CSL桩基跨孔超声波测试系统 可选型号：

1. CSL-1:一发一收

2. CSL-2:一发双收，用于较大的桩或地下连续墙

3. 跨孔断层扫描成像软件

CSL-1、CLS-2系统特点：

● 测试桩径可达8米

● 每隔1.5cm或6cm深度进行一次测试

● 试深度可达100米

● 可互换为发射器和接收器的2个水听器，频率为40KHz

● 具有1发1收和1发2收功能

● 增益×1～×8000，通过软件完成，分手动增益、自动增益两种

● 实时显示试验结果，显示信号时间、速度、能量、瀑布图

● 公制或英制单位

● 自动分析缺陷功能

● 可通过Tomography软件对缺陷进行2维、三维及动画成像分析，更直观的显示缺陷

● 测试完成后，能够查看所有原始信号

● 自带报告生成工具，方便输出到打印机

CSL桩基跨孔超声波测试系统 跨孔断层扫描成像软件：

跨孔断层成像测试分析系统能够获得缺陷区域的不规则形状，能够更好地判断每对管之间缺陷的范围和严重程度。

工程师和相关人员就可以据此决定是否需要维修，哪里需要维修。

如果采集了足够数量的数据，就可以获得缺陷范围及形状的3D图像。

在CSL结果不能满足需要的情况下，TOMO-1软件可帮助使用者获得桩内任何缺陷的大小、形状、严重程度的图片。

CSL桩基跨孔超声波测试系统不仅能制作出内部混凝土状况的2维、3维图片，还可以对包括混凝土内部缺陷进行动画演示。

CSL桩基跨孔超声波测试系统 软件特点：

● 可获得缺陷区域形状，帮助工程人员更好的判断缺陷的范围和严重程度

● 每次进行50～60次测试进行数据采集，只需半小时就可完成

● 高质量数据的内部初步分析在几分钟内就可自动完成

● 测试结果为速度断层成像图，对缺陷位置判断非常直观

● 可获得2D或3D图像，更可通过动画获得桩缺陷的不同角度的动态演示
